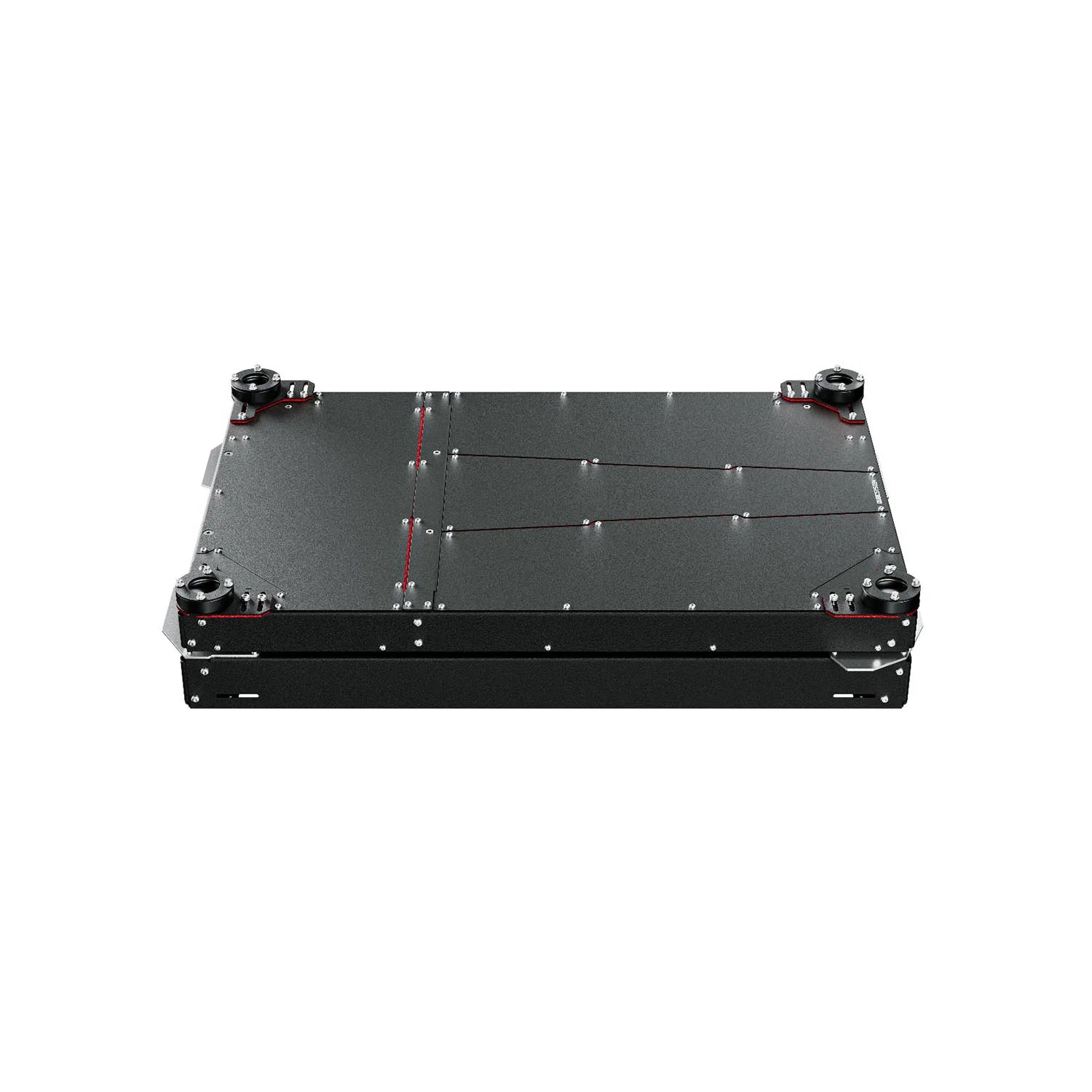

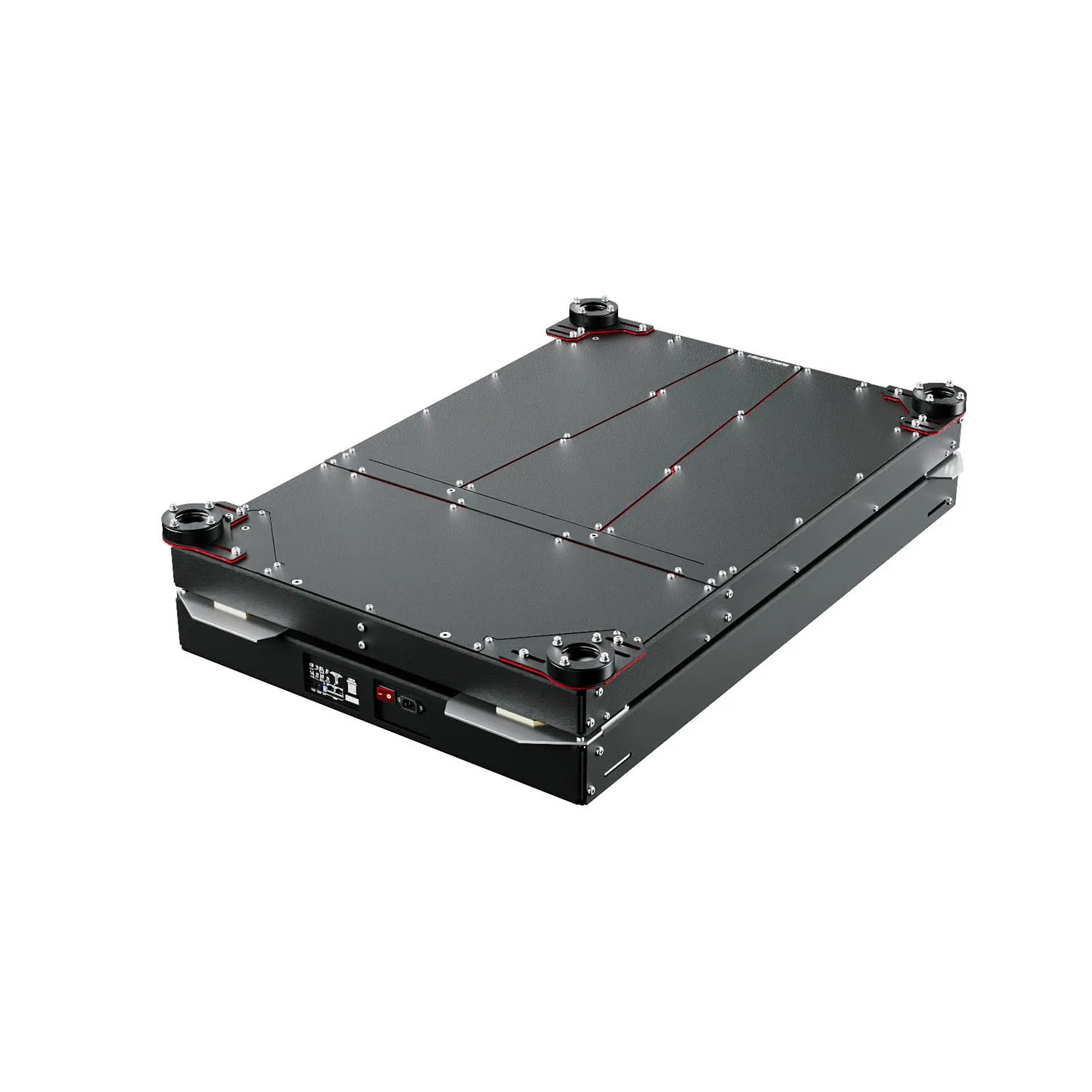

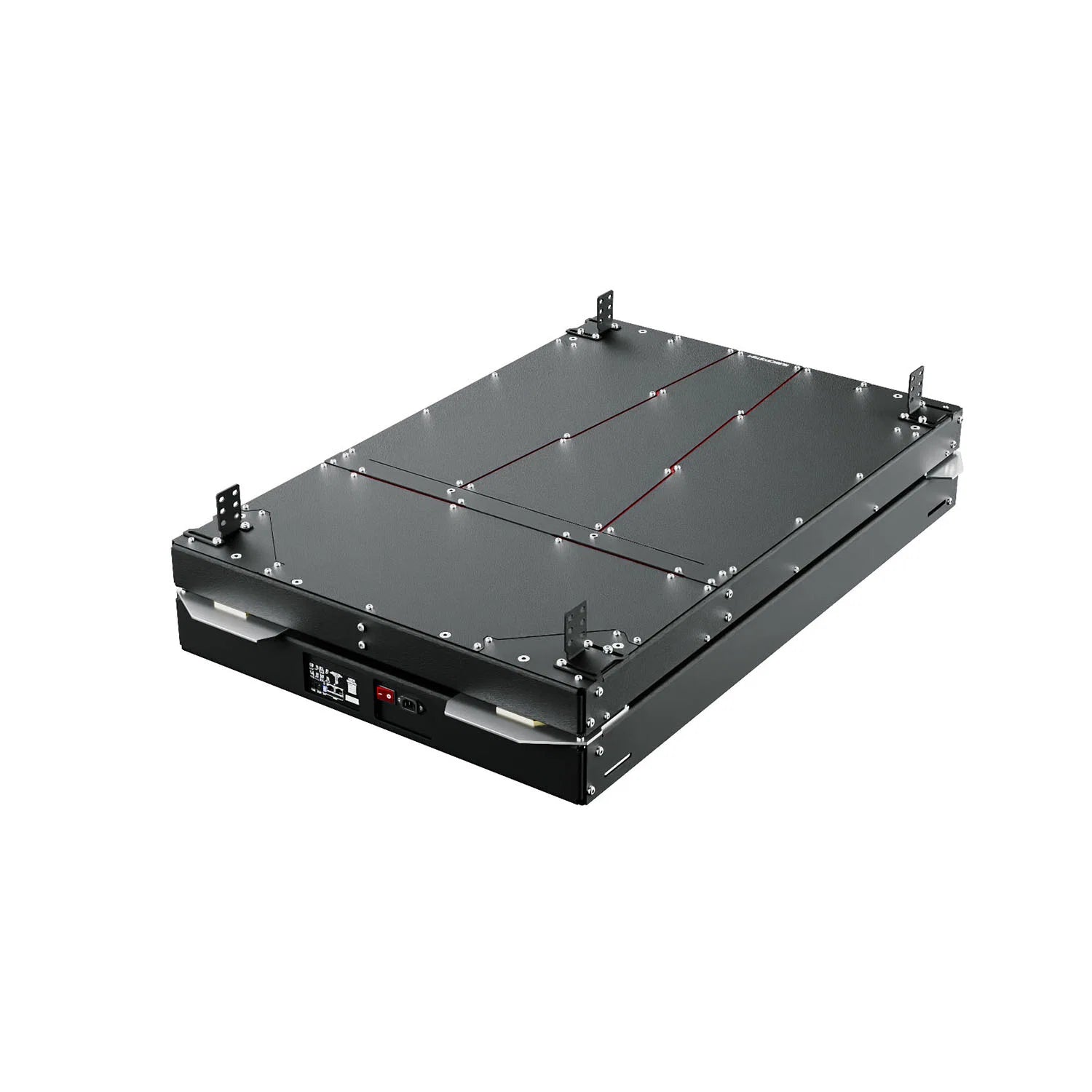

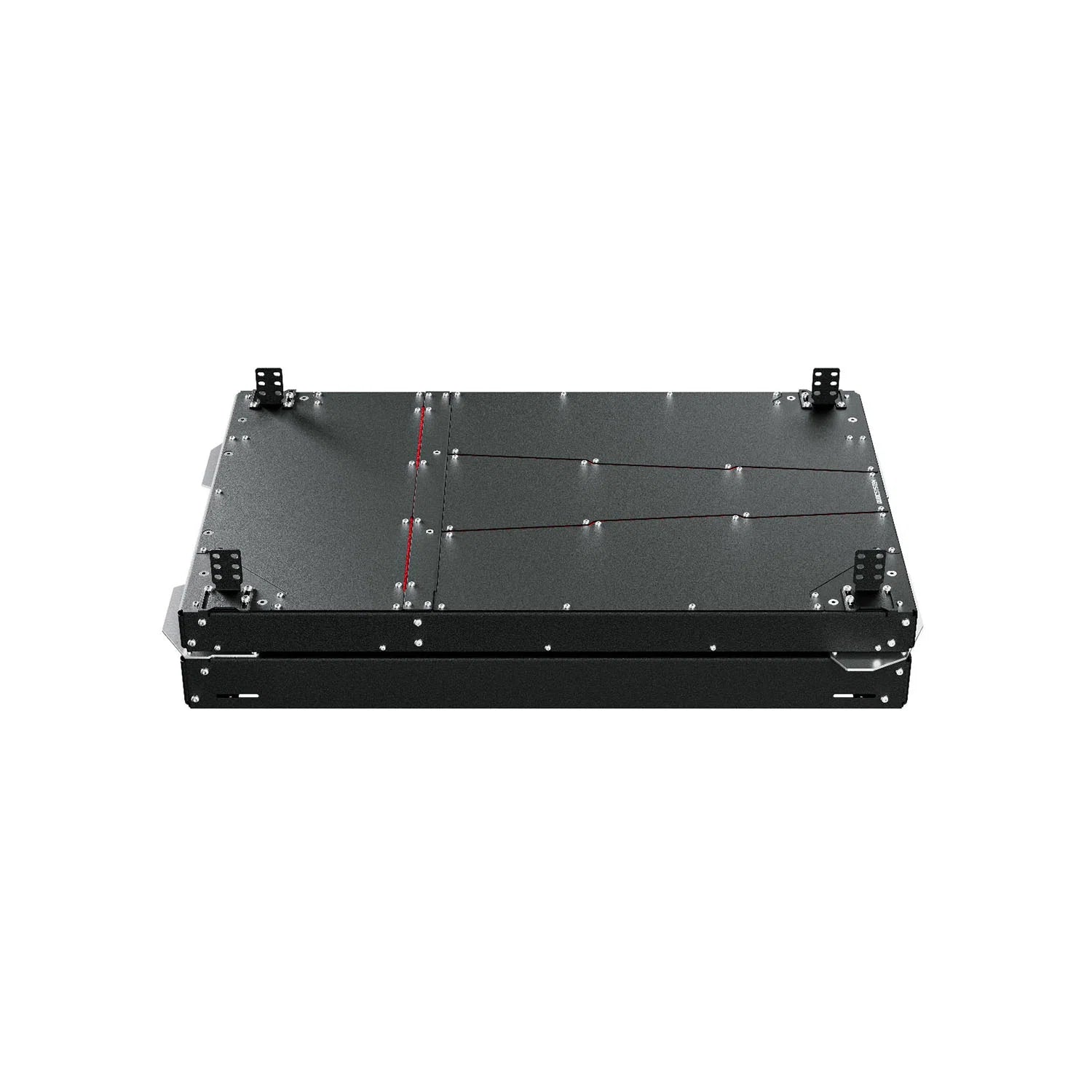

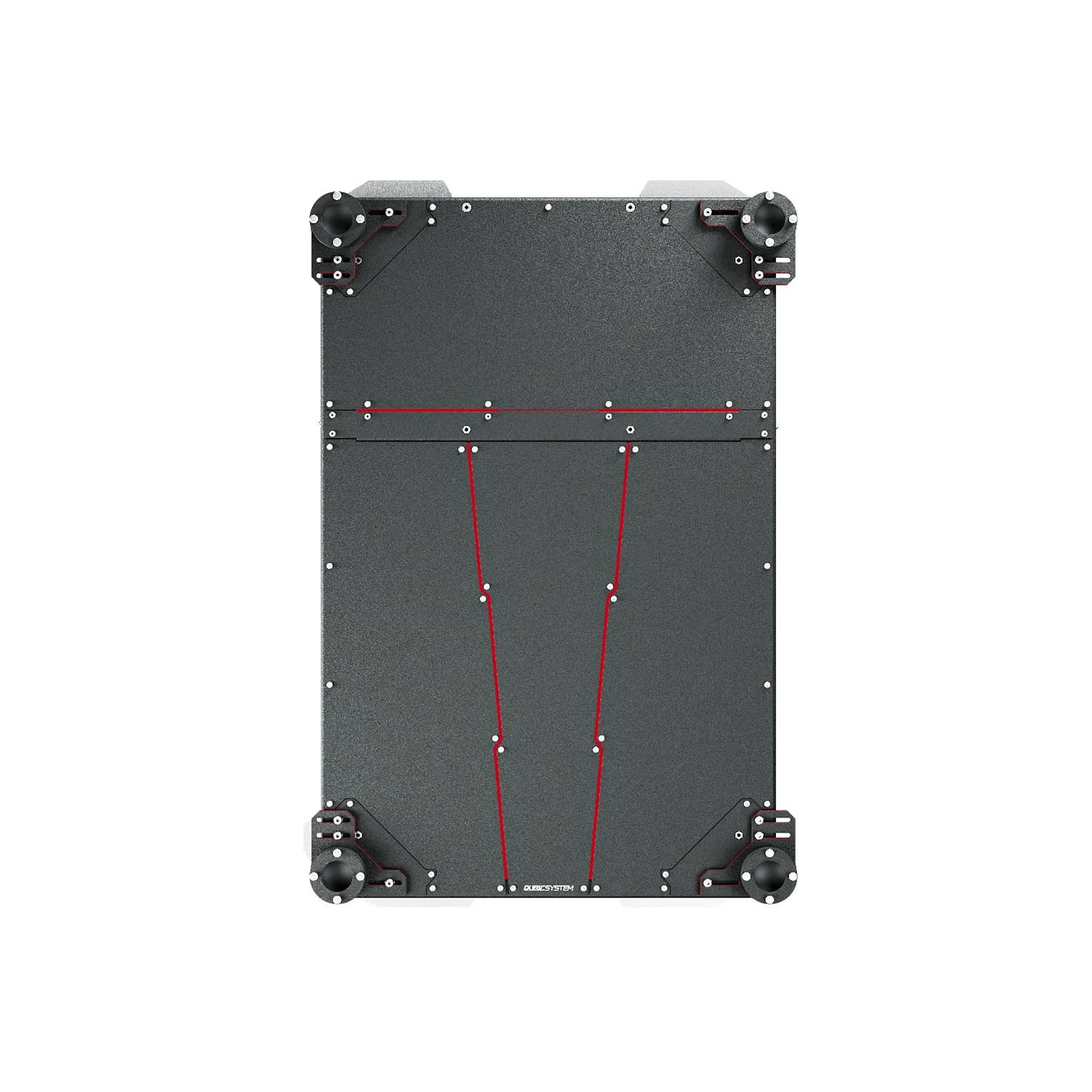

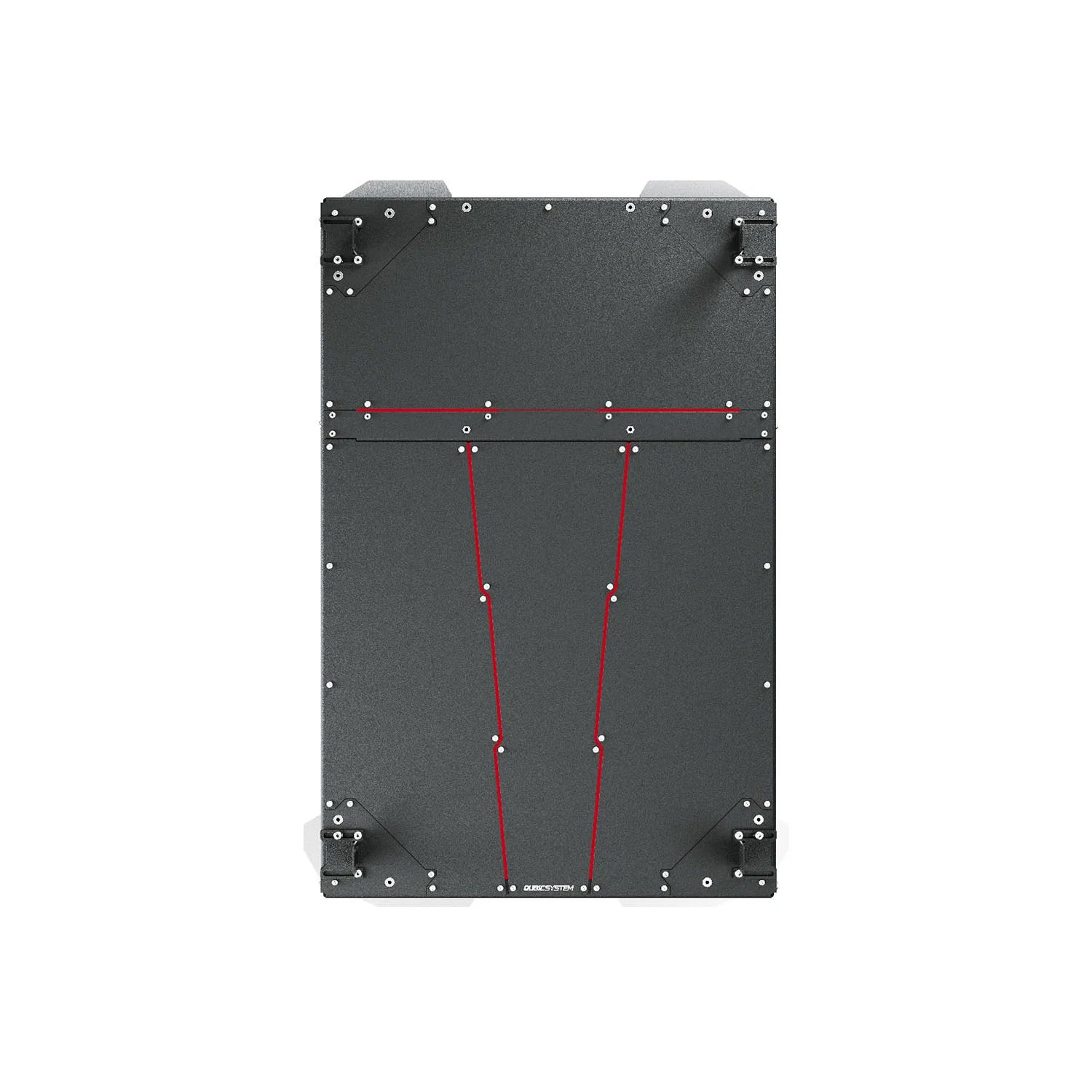

Qubic QS-TP1 Traction Pro Motion Platform

Description

Qubic QS-TP1 Traction Pro Motion Platform


Die Qubic System QS-TP1 Traction Pro ist eine hochentwickelte 2DOF-Bewegungsplattform (Degrees of Freedom), die speziell für Sim-Racing und Flugsimulationen entwickelt wurde, um physikalische Effekte wie Übersteuern (Traction Loss) sowie Brems- und Beschleunigungskräfte (Surge) naturgetreu abzubilden.


Funktionsweise und Fahrdynamik
Das System wird unter dem Cockpit platziert und nutzt einen vorderen Drehpunkt in Kombination mit zwei Längsaktuatoren am Heck:
  • Yaw (Gierachse / Traction Loss): Wenn das Fahrzeug im Spiel ausbricht (Übersteuern, Driften), schwenkt das Heck der Plattform physisch um den vorderen Drehpunkt aus. Dadurch spürt der Fahrer das Rutschen direkt im Sitz, noch bevor es visuell auf dem Bildschirm erkennbar ist.
  • Surge (Längsachse): Bewegen sich beide Aktuatoren synchron nach vorn oder hinten, wird eine präzise Gewichtsverlagerung beim Bremsen und Beschleunigen simuliert.
  • Straßenfeedback: Auch feine Vibrationen wie Curbs, Fahrbahnunebenheiten und Reifenblockierer (ABS) werden direkt übertragen.
Technische Daten im Überblick
Die Systemarchitektur basiert auf den schnellen, industriellen Linearaktuatoren von Motion Systems.
Spezifikation Wert
Freiheitsgrade (DOF) 2DOF (Surge & Yaw)
Bewegungsradius Yaw ±8,0° (Geschwindigkeit bis zu 100°/s)
Bewegungsradius Surge ±30 mm (Geschwindigkeit bis zu 400 mm/s)
Latenz Unter 8 Millisekunden (< 8 ms)
Maximale Zuladung 250 kg (inkl. Cockpit, Fahrer und Peripherie)
Plattformgewicht Ca. 86 kg (inkl. QS-210 Aktuatorset)
Kompatibilität Aluprofil-Cockpits von 540 bis 756 mm Breite

Modulares Konzept und Erweiterung

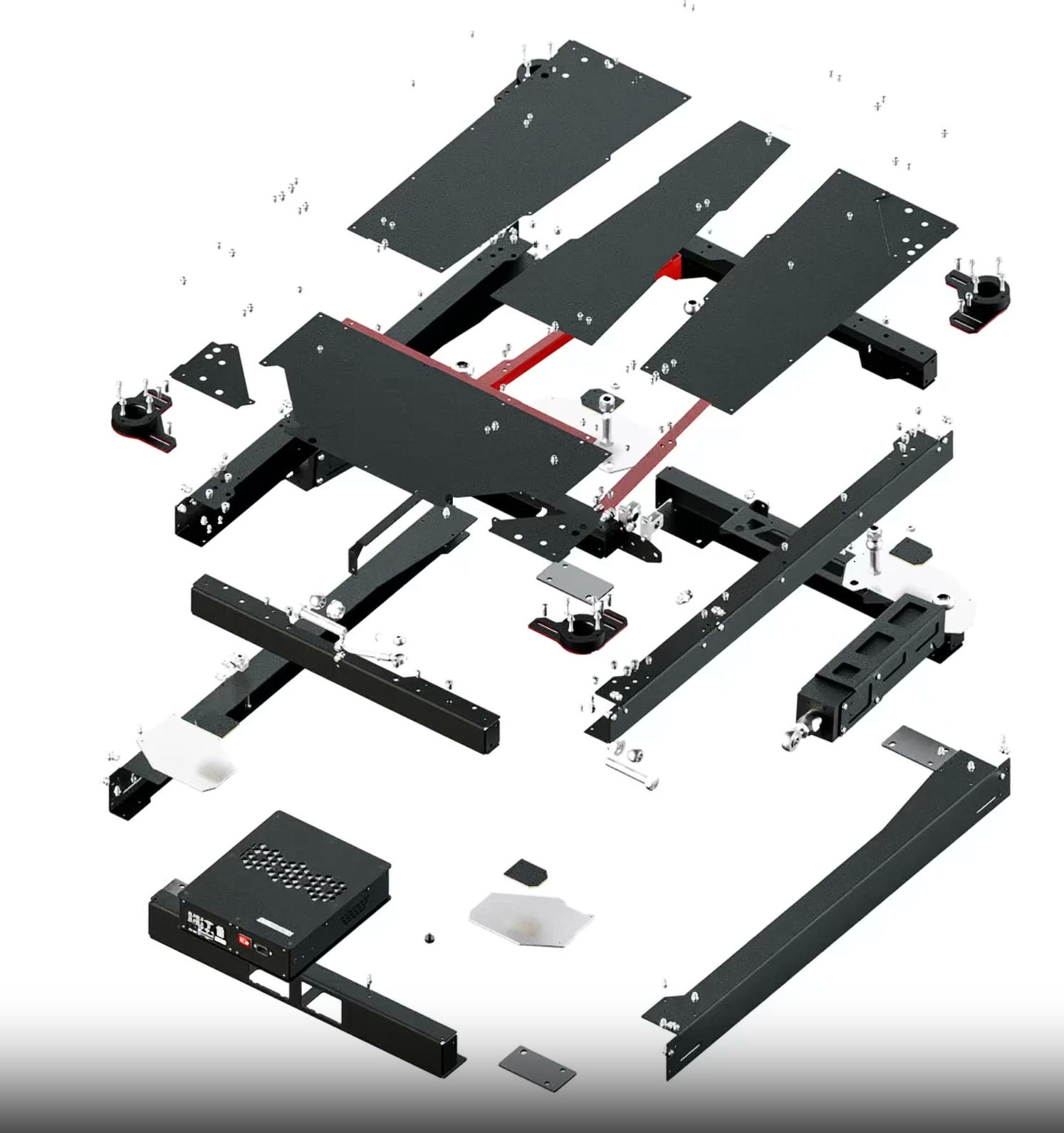

Die QS-TP1 wird wahlweise als Bausatz (Self-Assembly Kit) oder vormontiert (Pre-Assembled) zusammen mit einem QS-210 Aktuatorset geliefert.

Self-Asembly Kit:

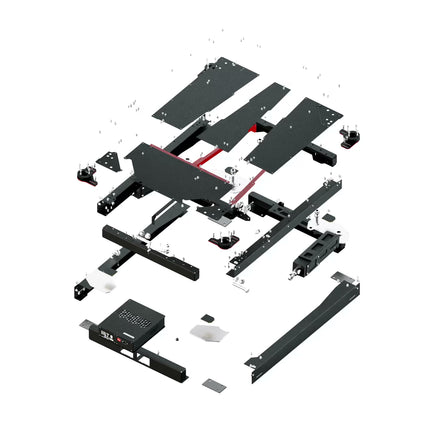

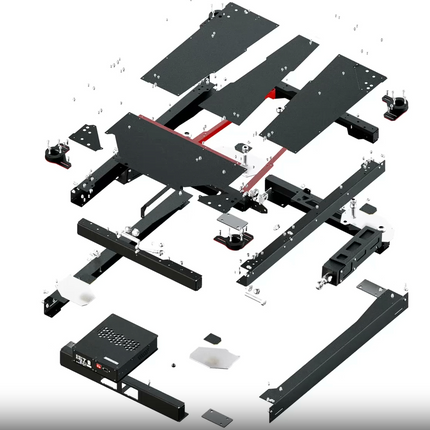

Der QS-TP1 wird in drei Kartons sowie dem Aktuator-Set geliefert. Sie bauen die Plattform zusammen, montieren Ihr Cockpit und führen die Kalibrierung selbst durch.
Warum selbst zusammenbauen?

Lernen Sie die Maschine kennen, auf der Sie fahren. Wenn sie sich zum ersten Mal bewegt, wissen Sie bereits, wie die Plattform zusammengebaut ist.
Anleitung von Anfang bis Ende. Eine detaillierte Schritt-für-Schritt-Anleitung führt Sie durch den gesamten Montageprozess, sodass jeder Schritt klar ist, bevor Sie zum nächsten übergehen.
Nützliches Wissen für später. Sollte die Plattform jemals versetzt, überprüft oder neu zusammengebaut werden müssen, sind Sie bereits mit dem Aufbau vertraut.
Der Zusammenbau ist Teil des Projekts. Für alle, die Spaß an der mechanischen Seite des Sim-Racings haben, beginnt das Erlebnis bereits vor der ersten Runde.

Pre-Assembled

Die Kernplattform wird vormontiert geliefert. Sie schließen die Installation ab, montieren Ihr Cockpit und nehmen die Kalibrierung vor.

Weniger mechanische Arbeitsschritte Ihrerseits. Die Plattform wird in einem Zustand geliefert, der ihrer endgültigen Form bereits sehr nahe kommt, sodass Sie sich ganz auf das Cockpit und die Einrichtung konzentrieren können.

Schneller von der Lieferung zur Fahrt. Weniger Arbeit am Arbeitstisch bedeutet einen kürzeren Weg bis zur Montage, Kalibrierung und der ersten Fahrt.

Entwickelt für Installationen, bei denen es auf Zeit ankommt. Die naheliegende Wahl für Ausstellungsräume, gewerbliche Umgebungen oder einfach jeden, der das Wochenende lieber mit Fahren als mit dem Zusammenbau der Plattform verbringen möchte.


  • Solo-Betrieb: Das Aluprofil-Cockpit wird direkt auf die TP1-Plattform montiert, um reine Surge- und Yaw-Effekte zu erzielen.
  • Upgrade auf 5-Achsen (5DOF): Die Plattform kann nahtlos unter ein bestehendes 3DOF-Vertikal-Aktuatorset (wie QS-210 oder QS-220) gebaut werden.
  • Kombination mit Gurtstraffer: Für maximale Immersion lässt sich das System perfekt mit dem aktiven Gurtstraffer QS-BT1kombinieren, um langanhaltende G-Kräfte auf den Oberkörper zu übertragen.
Gesteuert wird die Plattform über die hauseigene Software Qubic Manager, die mehr als 150 Spieletitel nativ und latenzfrei unterstützt und viele Einstellmöglichkeiten biwtet.
